PROYECTO DE SANEAMIENTO DE BAÑUGUES, T.M. DE GOZÓN (ASTURIAS)
DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN
La zona de actuación del presente proyecto se sitúa al Este del Cabo de Peñas, comprendiendo zonas costeras de especial importancia como la Playa de Bañugues o la de Moniello. Además incluye algunos núcleos interiores como Heres, Gelad, Cabañas, Banzoleo y Fombona. Por último recoge también zonas periféricas de Luanco; Balbín, Peroño y parte del núcleo de Nembro.
El objeto del proyecto es la mejora del saneamiento de Tapia de Casariego e incluye las siguientes actuaciones:
- Red de saneamiento por gravedad para agrupación de vertidos en las estaciones de bombeo proyectadas o al colector-interceptor existente (según el caso).
- Nuevas estaciones de bombeo, se proyecta un total de cuatro (4) EBAR.
- Reposición de servicios afectados.
- Secciones especiales en tramos bajos la carretera AS-118 o bajo cauces.
Las características principales de las actuaciones son:
- Colectores de Gravedad
Actuación Bañuegues-Heres:
- Material: PVC/SN8
- DN: 315mm; Longitud: 16,245.67 m
- DN: 400 mm; Longitud: 266.54 m
- DN: 500 mm; Longitud: 705.28 m
- Nº Pozos: 428
- Colectores de Impulsión
Actuación Bañuegues-Heres:
- Material: PEAD PE100 PN10
- DN: 63mm; Longitud: 400.00 m
- DN: 125 mm; Longitud: 1,519.36m
- DN: 250 mm; Longitud: 1,151.38m
- Nº Ventosas: 7
- Nº Desagües: 2
Actuación Bañuegues-Heres:
- Material: PEAD PE100 PN10
- DN: 400 mm; Longitud: 1,960.00m
- Nº Ventosas: 4
- Nº Desagües: 2
PARÁMETROS DE DISEÑO
Estaciones de bombeo de Aguas Residuales
|
CARACTERÍSTICAS HIDRÁULICAS |
||||
|
EBAR |
BAÑUGUES |
MONIELLO |
LA CORONA |
LUANCO |
|
Caudal de diseño (l/s) |
22,38 |
1,96 |
7,58 |
89,30 |
|
Nº Bombas Principales |
4 |
2 |
2 |
2 |
|
Nº Bombas Reserva |
1 |
1 |
1 |
1 |
|
Caudal Unitario Adoptado (l/s) (Valor Memoria) |
22,38 |
1,96 |
7,58 |
89,30 |
|
Caudal Unitario Adoptado (l/s) (Valor Presupuesto) |
22,38 |
1,98 |
¿? |
89,30 |
|
Caudal Unitario Adoptado (l/s) (Valor Curvas) |
22,40 |
¿? |
Según el cálculo son dos EBAR 1,98 6,34 |
89,29 |
|
Altura Manométrica de Bombeo Adoptado (Valor Memoria) |
37,80 |
29.30 |
54.77 |
48.42 |
|
Altura Manométrica de Bombeo Adoptado (Valor Presupuesto) |
37,80 |
29.30 |
¿? |
48.42 |
|
Altura Manométrica de Bombeo Adoptado (Valor Curvas) |
37,80 |
¿? |
Según el cálculo son dos EBAR 29.30 50.31 |
48.42 |
|
Altura Manométrica de Bombeo Adoptado (Según Cálculos) |
66,69 |
¿? |
Según el cálculo son dos EBAR 26.63 50.31 |
121,39 |
|
Variador de Frecuencia |
No |
No |
No |
No |
|
ALIVIO DE CAUDALES |
||||
|
Reja de desbaste |
Por gravedad |
Por gravedad |
Por gravedad |
Por bombeo |
|
CANAL DE DESBASTE |
||||
|
Reja de desbaste |
Si |
No |
No |
Si |
|
CÁMARA DE BOMBEO |
||||
|
Ancho interior |
3,00 |
2,00 |
3,00 |
4,00 |
|
Largo Interior |
2,50 |
1,50 |
2,50 |
4,00 |
|
Altura de líquido |
1,56 |
0.83 |
0.92 |
2,46 |
|
CÁMARA DE ALIVIO |
||||
|
Largo Interior |
10,00 |
- |
- |
- |
|
Ancho Interior |
4,60 |
- |
- |
- |
|
Altura útil |
2,57 |
- |
- |
- |
|
Volumen |
183,13 |
- |
- |
- |
FICHA ADMINISTRATIVA
- Presupuesto base de licitación: 5.236.616,36 € (sin IVA)
- Adjudicatario: -
- Asistencia Técnica a la Dirección de las Obras: -
- Fecha firma contrato: -
- Situación: Licitación obra
- Presupuesto de adjudicación: -
- Plazo de ejecución previsto: 18 meses

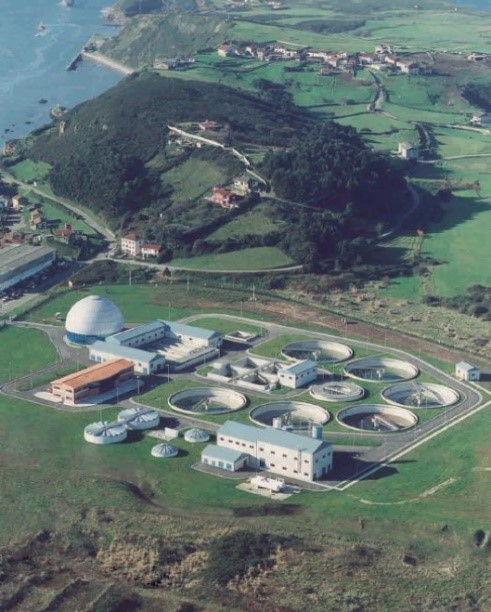

REPORTAJE FOTOGRÁFICO
Haga click sobre la imagen para ver la galería del proyecto a tamaño completo:
